硅膠模具制造工藝，簡單來講就是用硅膠制作模具的方法。一般用于制作硅膠模具的原料分加成型模具硅膠和縮合型模具硅膠兩種類型，前者屬于環(huán)保型，一般用于環(huán)保類產(chǎn)品較多；后者屬于工業(yè)級，產(chǎn)品對環(huán)保沒有太大要求的使用居多。

   下面我們以手板模型舉例向大家簡單說說硅膠模具制作的六大基本要求：

模型的表面處理

    這一步驟主要是為了提高手板原型的表面光滑程度和抗?jié)衽c抗熱性等，模型表面足夠光滑能保證制作的硅膠模具的表面粗糙度,確保翻制的產(chǎn)品具有較高的表面質(zhì)量和方便從硅膠模具中取出。之所以要對模型的表面處理（和防滲與強(qiáng)化處理），是因?yàn)槔肦P快速原型法制作的原型在其疊層斷面之間一般存在臺階紋或縫隙。

制作型框和固定手板原型

    依據(jù)手板原型的幾何尺寸和硅膠模具使用要求設(shè)計(jì)澆注型框的形狀和尺寸,型框的尺寸應(yīng)適中。在固定手板原型之前,需確定分型面和澆口的位置,分型面和澆口位置的確定是十分重要的,它直接影響著澆注手板模型能否順利脫模和手板模型澆注質(zhì)量的好壞。當(dāng)分型面和澆口選定并處理完畢后,便將手板原型固定于型框中。

硅膠計(jì)量、混合與真空脫泡

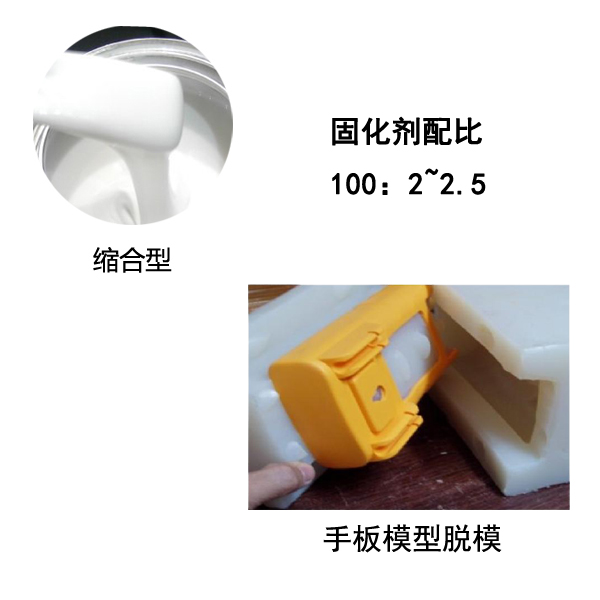

    硅膠用量應(yīng)根據(jù)所制作的型框尺寸和硅膠的密度準(zhǔn)確計(jì)量。將計(jì)量好的硅膠添入適當(dāng)比例的硬化劑（一般縮合型模具硅膠100:2~3，加成型模具硅膠1:1）,攪拌均勻后進(jìn)行真空脫泡。脫泡時(shí)間應(yīng)根據(jù)達(dá)到的真空度來掌握（抽真空到-0.1Mpa即可）。

硅膠灌注及固化

    把抽完真空的硅膠灌注到已固定好原型的?？蛑?。在灌注過程中,應(yīng)掌握一定的技巧。硅膠灌注后,為確保型腔充填完好,再次進(jìn)行真空脫泡。脫泡的目的是抽出灌注過程中混入硅膠中的氣體和封閉于原型空腔中的氣體,此次脫泡的時(shí)間應(yīng)比澆注前的脫泡時(shí)間適當(dāng)加長,具體時(shí)間應(yīng)根據(jù)所選用的模具硅膠的可操作時(shí)間和手板原型大小而定。脫泡后,硅膠?？墒覝毓袒蚣訙毓袒?。加溫固化可縮短固化時(shí)間。

拆模并取出手板原型

    待硅膠模具完全固化后,即可將型框拆除并去掉澆道棒等。參照原型分型面的標(biāo)記用刀剖開模,將手板原型取出,并對硅膠模具的型腔進(jìn)行必要清理,硅膠模具放置24小時(shí)后可投入使用，進(jìn)行樹脂或塑料產(chǎn)品的制造。
