我們在使用液體模具硅膠復(fù)模時經(jīng)常會遇到一些問題，比如氣泡、不固化、翻模次數(shù)少等，今天我們就一起來探討這些常見的問題是什么原因?qū)е碌囊约叭绾伪苊膺@些問題發(fā)生。

問:模具硅膠翻模次數(shù)少是什么原因？

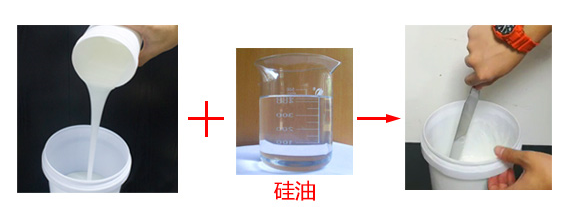

答:在制作模具過程中添加了太多的硅油，硅油破壞了硅膠的分子量，所 以模具會出現(xiàn)翻模次數(shù)少不耐用等現(xiàn)象。如果說做小件產(chǎn)品花紋比較復(fù)雜的產(chǎn)品，用硬度大的硅膠來開模，就會出現(xiàn)翻模次數(shù)少的現(xiàn)象，因為硅膠過硬的時間會很 脆，容易折斷。相反，如果做搭建產(chǎn)品而用硬度小的硅膠來做模具，那結(jié)果同樣會是不如人意的。因為硅膠太軟，它的拉力和撕裂強(qiáng)度會降低，做出來的模具會變 形，所以翻模次數(shù)就會降低。

問:制作出來的硅膠模具冒油是什么原因？
答模具硅膠本身是不會冒油的，出現(xiàn)冒油就是因為在操作過程中添加了復(fù)合型硅油（硅油與白礦油的復(fù)配體），因為白礦油是石油化工產(chǎn)品，不是硅油。

問:制作出來的硅膠模具抗撕差是什么原因？
答因為客戶在制作模具的過程中，為了減小硅膠的粘度，使硅膠容易操作而在硅膠中大量的添加了硅油，這樣就會使硅膠變得很軟，產(chǎn)生不耐拉，撕裂強(qiáng)度降低，拉力變差的現(xiàn)象。

問:模具硅膠出現(xiàn)燒模現(xiàn)象是什么原因？
答因為不飽和樹脂和樹脂產(chǎn)品加了過氧化物的固化劑以后，遇樹脂反應(yīng)會產(chǎn)生大量的熱量，一般樹脂固化時間為3分鐘，所以3分鐘后要盡快脫模，才能夠防止硅膠模具不會產(chǎn)生燒模的現(xiàn)象。

問:制作出來的硅膠模具耐老化能力不好是什么原因？
答在制作硅膠模具的過程中，我們建議客戶最好不加任何硅油，如果需要的話，硅油添加量最多不要超過5%～10%。因為硅油的添加量過多會破壞硅膠的分子量，所以做出來的模具會產(chǎn)生不耐酸堿，不耐老化的現(xiàn)象。

問:制作出來的硅膠模具不光滑是什么原因？
答出現(xiàn)這種現(xiàn)象是要復(fù)制的產(chǎn)品或模型沒有進(jìn)行打磨或拋光的緣故。因為實際上模型或產(chǎn)品本身是不夠光滑或完美，所以要復(fù)制的產(chǎn)品或模型如果沒有經(jīng)過打磨或拋光，再好的硅膠做的模具也會不美觀、不夠光滑。還有一種情況就是，在打脫模劑的時候，沒有涂刷均勻也會造成模具不光滑。

問:固化后硅膠模具部分干部分不干是什么原因？
答模具硅膠是靠吸收空氣中的水份而固化的，硅膠在制做的過程當(dāng)中，把水份蒸干了，而沒有調(diào)入適量的水份，就會出現(xiàn)此現(xiàn)象。解決方案：這個現(xiàn)象不屬于產(chǎn)品質(zhì)量問題，而是因為沒有控制水 份，提升硅膠的儲存期，保質(zhì)期長久才會出現(xiàn)些現(xiàn)象，只要在使用硅膠的時候，適量添加0.05%水份，攪拌均勻就可以解決些狀況了。
