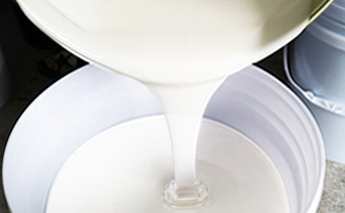

氣溫低的時候很多客戶都說半透明模具硅膠常溫硫化時間太慢了，影響產(chǎn)量之類的！我相信很多消費者都遇見過這樣的情況，常溫硫化半透明模具硅膠遲遲不固化不知道什么原因？教你們一個小技巧怎么讓模具硅膠固化的快點，首先我們需要確定我們購買的硅膠是加成型的模具硅膠還是縮合型模具硅膠，確定好后我們才可以對癥下藥。

有的客戶可能懷疑是常溫硫化模具硅膠質(zhì)量的問題，其實不然，半透明模具硅膠對天氣氣溫有一定的要求，常溫溫差大會導(dǎo)致模具硅膠的固化時間不穩(wěn)定，這類情況是正常現(xiàn)象，和硅膠質(zhì)量問題無。

加成型模具硅膠（也叫食品級模具硅膠）固化時間是由溫度來決定固化時間的長短，所以說溫度適量加高一些，模具硅膠的固化時間也會加。正常情況下溫度加溫到80℃那么10分鐘即可完全固化，冬天氣溫低的可以加溫到90~100℃，10分鐘之內(nèi)也可以固化成型！還有一個辦法，就是通過增加硅膠內(nèi)鉑金催化劑的含量來加快它的固化時間（這種方法成本很高，不建議使用）。

 縮合型模具硅膠（也叫工業(yè)級模具硅膠或者常溫硫化半透明模具硅膠）固化時間是由固化劑的量來控制的，正常情況下固化劑的比例為1.2%-1.5%，如果天氣冷固化慢可以將固化劑的比例添加到2%-3%，但要拿少量硅膠先做測試，測試滿意之后再批量操作生產(chǎn)，這樣可以避免浪費模具硅膠原料。
 現(xiàn)在你知道自己的模具硅膠固化慢如何解決了嗎 ，購買我們宏圖模具硅膠原料，有任何問題我們都可協(xié)助你解決。
