模具硅膠的硬度一般是根據(jù)客戶用途需求來(lái)調(diào)節(jié)的，但有些用戶發(fā)現(xiàn)做出來(lái)的硅膠模具硬度偏高，這種情況多發(fā)生在新用戶身上，一般有經(jīng)驗(yàn)的用戶都會(huì)知道買來(lái)的硅膠實(shí)際硅膠硬度和你給廠家提供的數(shù)據(jù)是有一定的誤差范圍的，這種誤差一般在±2邵氏A左右。特別是對(duì)于新手對(duì)自己需要的硬度不確定，這樣會(huì)造成更大的硬度誤差。那么如果遇到了這種問(wèn)題，該如何解決呢，下面宏圖硅膠就列舉2個(gè)降低模具硅膠硬度的方法。

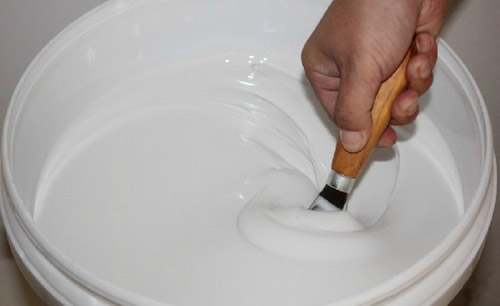

方法一：采用高硬度硅膠和低硬度硅膠混合，比如20硬度的硅膠和10硬度的硅膠混合后硅膠的硬度會(huì)綜合在15邵氏A左右；使用這種混合的方法應(yīng)注意，縮合型的不能和加成型的混合使用，否則會(huì)造成不固化的現(xiàn)象。



方法二：我們可以硅油來(lái)降低硅膠硬度，一般加入1%的硅油，硅膠硬度會(huì)降低0.9～1.1度左右；加入10%的硅油，硅膠硬度會(huì)降低5度左右。但在實(shí)際操作中如果添加的硅油比列過(guò)大會(huì)破壞硅膠的分子量，抗撕、抗拉強(qiáng)度都會(huì)相應(yīng)的變差，從而影響硅膠模具的使用壽命，另外硅油添加比例太大也會(huì)導(dǎo)致硅橡膠模具容易變形。所以，我們建議：一般硅膠與硅油的比例不超過(guò)5%，并且盡量加粘度較大些的硅油，如果加入超過(guò)5%的硅油，請(qǐng)先小量試用確定做出來(lái)的模具能否使用。

以上2個(gè)方法都可以降低模具硅膠的硬度，大家可以試一下是否可行。如果購(gòu)買我們宏圖模具硅膠原料，我們可以免費(fèi)的給你指導(dǎo)操作流程。
